此部分对应第一版原文《第11章 门》
建议结合原文进行交互阅读
在电路中实现逻辑运算的更好方法是使用逻辑门
这些逻辑门可以用简单的继电器构建。
继电器优于开关之处就在于,继电器可以被其他继电器所控制,而不必由人工控制
继电器的核心优势在于其能够通过电信号控制其他电路,从而实现自动化。
通过组合继电器,可以构建复杂的逻辑网络,甚至实现算术操作。
注意:由于在作图会简化电池🔋等要素,你需要有一个完整的继电器的概念
本页面将展示逻辑门如何执行逻辑运算。
可通过鼠标点击或手指触摸来切换开关状态。(点击开关而不是继电器拔片)
与门的输出只有在两个输入都为1时才为1。

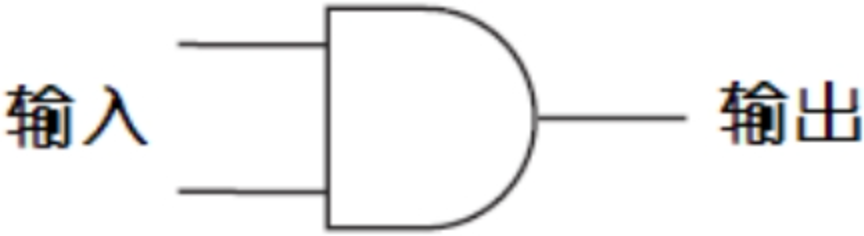

以下是AND逻辑继电器 与门的简化示意图,以后都用此简化图替代

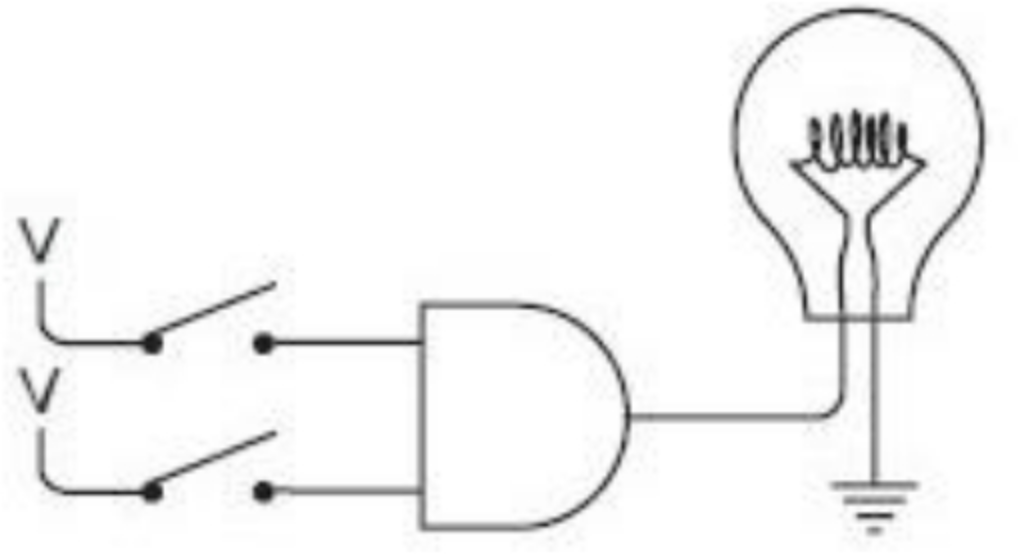

使用简化图,上方继电器电路可以这样表示
或门的输出只需两个输入至少有一个为1时就为1。

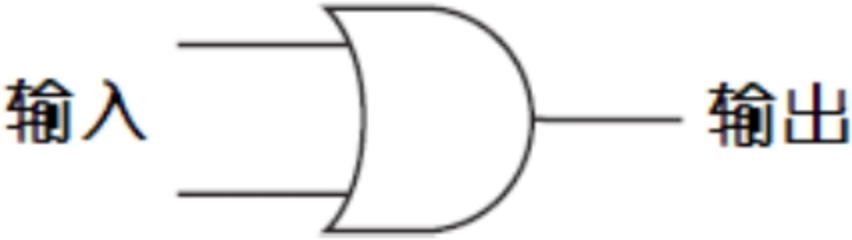

以下是OR逻辑继电器 或门的简化示意图,以后都用此简化图替代
现在小猫选择器可以用逻辑门而不是开关来构建。
以下是之前展示的逻辑门的反向版本。
在或非门中,两个输入中有一个为1输出就为0,只有两个输入都为0,输出才为1。

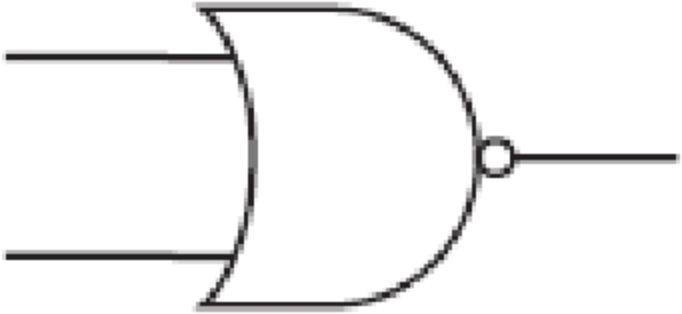

以下是NOR逻辑继电器 或非门的简化示意图,以后都用此简化图替代
除去输出部分的小圆圈,这个符号与或门非常相像。

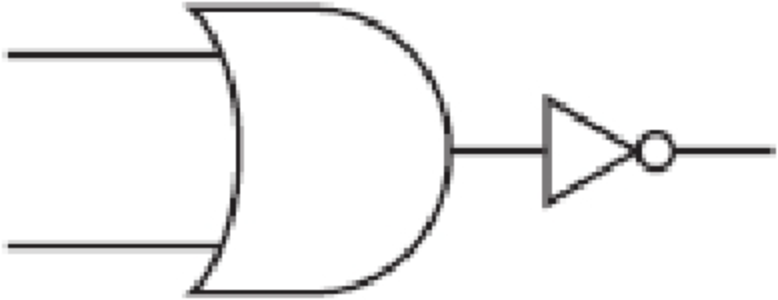

小圆圈表示"反向",所以或非门也可用下面的符号表示
与非门的输出只有在两个输入都为1时才为0。

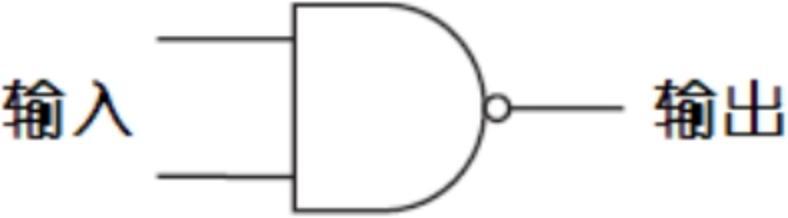

以下是NAND逻辑继电器 与非门的简化示意图,以后都用此简化图替代
与非门的符号与与门非常相像,只是多了一个小圆圈。
为了避免重复画继电器,我们将它们称为逻辑门

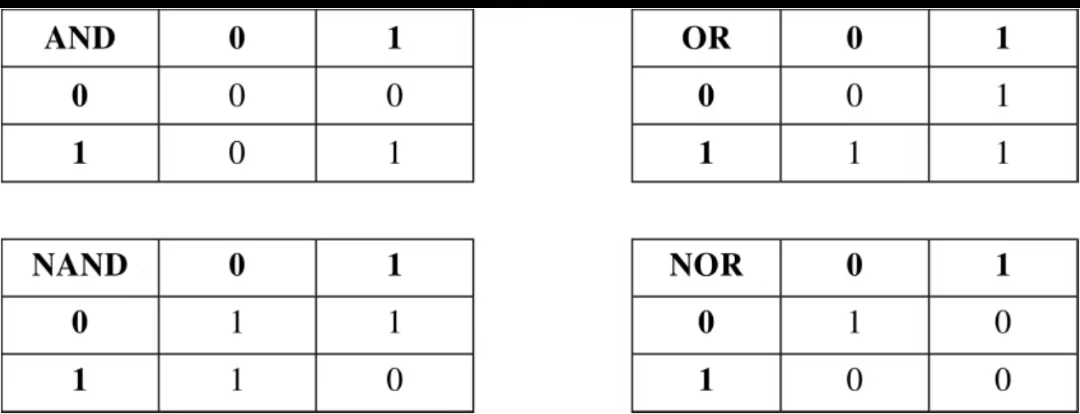

这是四种基本逻辑门的总结,开关现在显示为左上角的简单方框。
开关关闭时显示0,打开时显示1。您可以通过鼠标点击或手指触摸来切换这些开关。
输出不再使用灯泡表示,而是用一个标有0或1的圆圈显示。

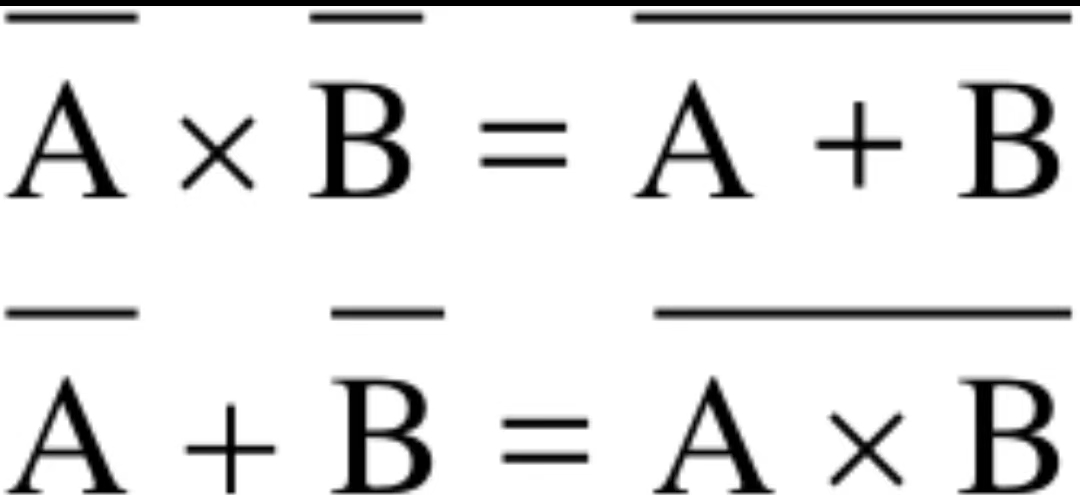

19世纪英国数学家摩根证明了各种逻辑运算之间的密切关系,如下图所示。
