采用0和1的交替序列来表示振荡器的输出

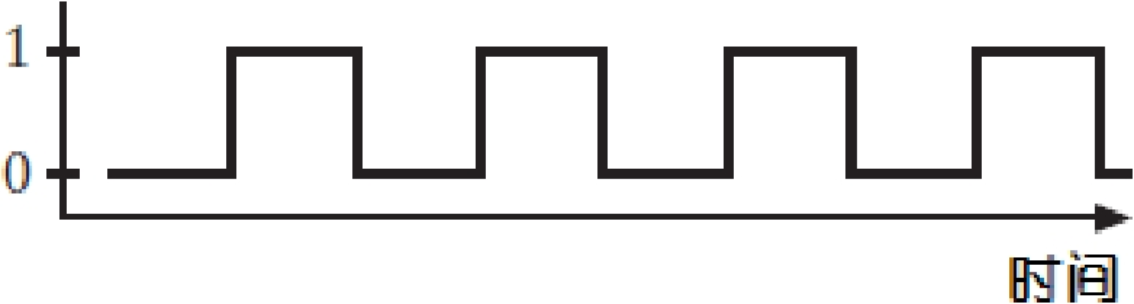

水平坐标代表时间，垂直坐标用来表示输出是0还是1
随着时间的推移，振荡器的输出在0和1之间按照固有的规律交替变化
因此，振荡器又经常被称为时钟(clock)，通过振荡进行计数也是一种计时方式。
本章探讨各种形式的反馈，特别是其在触发器中的应用。
从一个简单的继电器振荡器开始。用鼠标或手指打开开关，观察继电器的振荡。
继电器会经历以下过程
1.当开关闭合后，电路就连通了。
2.连通的电路使得电磁铁把金属簧片拉了下来。（电生磁的物理知识）
3.当金属簧片的位置变化时，电路不再连通，电磁铁不再具有磁性，金属簧片又弹回原位。
4.如此一来，电路又一次连通了。
开关一旦闭合，金属簧片就会上下跳动,电路也会随着跳动不断连通或断开
在此之前我们讲过的所有的电路，其状态的改变都依靠人为的干预
通常是通过改变开关状态来实现的
但是振荡器却在不需要人干涉的情况下，可以完全自发地工作
这是因为振荡器的继电器是反馈型的，也就是说，它的输出会影响到输入，从而影响到输出，如此循环往复
采用0和1的交替序列来表示振荡器的输出
水平坐标代表时间，垂直坐标用来表示输出是0还是1
随着时间的推移，振荡器的输出在0和1之间按照固有的规律交替变化
因此，振荡器又经常被称为时钟(clock)，通过振荡进行计数也是一种计时方式。
第一个触发器使用两个NOR门连接，使每个门的输出成为另一个门的输入之一。

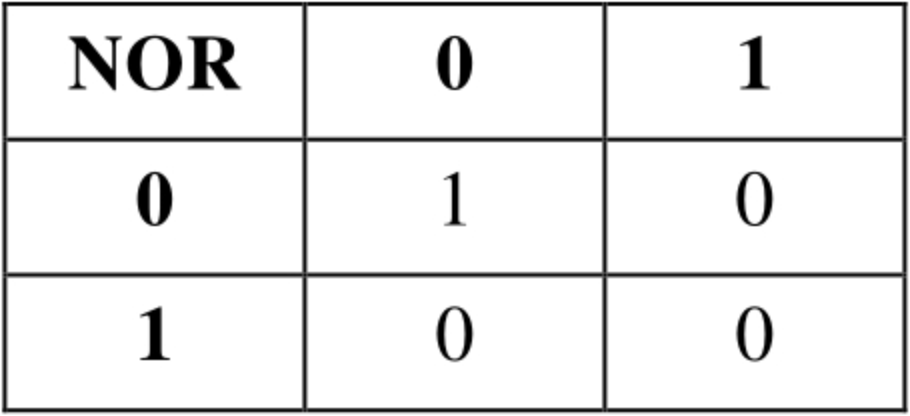

NOR或非门的逻辑图如下
或非门的特点是只有在两个输入端都没有电压时，输出端才产生电压。
下面是一个包含两个或非门、两个开关和一个灯泡的电路
注意：左边或非门的输出是右边或非门的输入，而右边或非门的输出是左边或非门的输入
这种连接方式我们称之为反馈(feedback)
初始状态下，电路中只有左边的或非门输出电流，这是因为其两个输入均为0。
闭合上面的开关，左边或非门将立刻输出0，右边或非门的输出也会随之变为1，这时灯泡将被点亮。
一旦打开上面的开关，灯炮依然闪闪发光。
这是因为由于左边或非门的输入中有一个为1，其输出依然是0，因而左边或非门的输出不变，所以灯泡仍然亮着
闭合下面的开关。右边或非门的输入中有一个立刻变为1，其输出就相应地变为0，灯泡随之熄灭。左边或非门的输出此刻变为1。
这时你再去断开下面的开关就会发现，灯泡一直处在熄灭状态。
只接通上面的开关，灯泡被点亮，断开此开关灯泡仍然亮着。
只接通下面的开关，灯泡被熄灭，断开此开关灯泡仍然不亮。
当两个开关都断开时，电路有两个稳定态，这类电路统称为触发器(Flip-Flop)
两个稳定态的触发条件和表现不同，电路就有了记忆
它可以记住最近一次是哪个开关先闭合。
如果你遇到这样一种触发器，如果它的灯泡是亮着的，你就可以推测出最后一次连通的是上面的开关；
而如果灯泡不亮则可推测出最后一次连通的是下面的开关。
跷跷板也有两个稳定状态，它不会长期停留在不稳定的中间位置。
通过观察跷跷板，我们很容易推测出哪边最后一次被压下来
触发器可以让电路“记住”之前发生了什么事情
上方这个较为简单的触发器称为R-S（Reset-Set，复位/置位）触发器

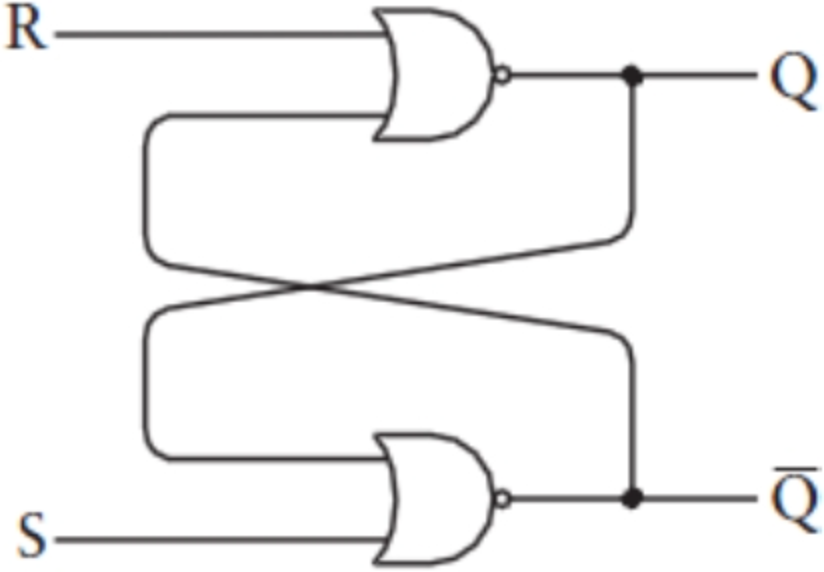

这是和上方相同的触发器，但重新排列以显示其对称性，并增加了一个额外输出。
用Q来表示用于点亮灯泡的输出的状态。另一个输出（读做Q反）是对Q的取反。Q是0，Q反就是1
输入端S(Set)用来置位，R(Reset)用来复位。
你可以把“置位”理解为把Q设为1，而“复位”是把Q设为0
当状态S为1时（对应于先前触发器中上面的开关闭合的情况），此时Q变为1而Q反变为0；
当R状态为1时（对应于前面图中闭合下面的开关的情况），此时Q变为0而Q反变为1。
当S和R均为0时，输出保持Q和Q反当前状态不变

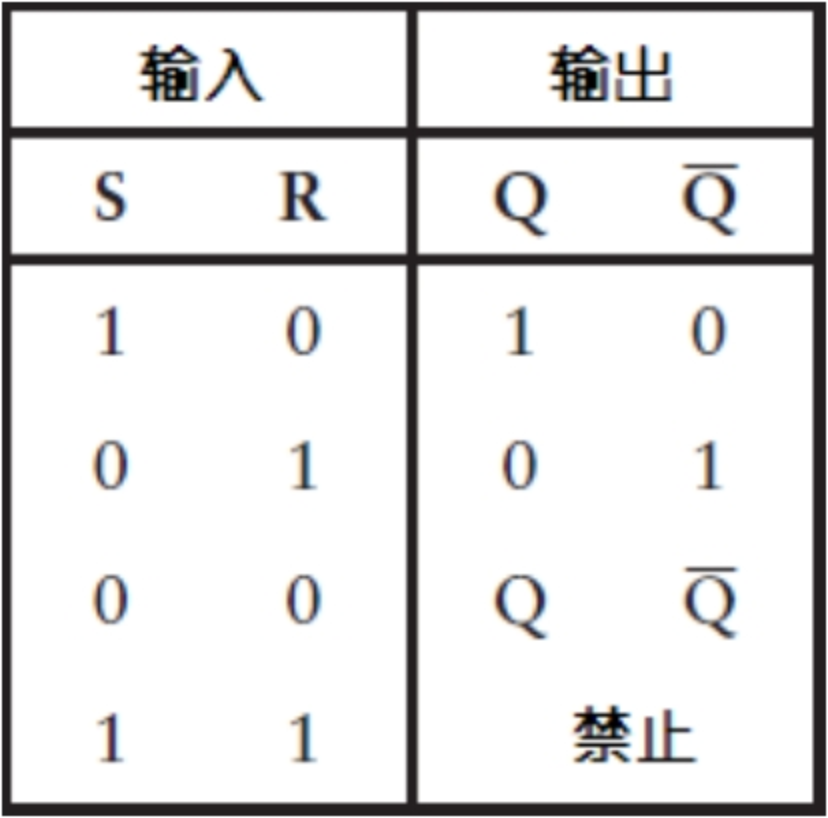

表中最后一行表示S和R均为1的输入组合是不存在的
因为这样的输入组合会导致Q和Q反同时变为0或1，这是不可能的
在实际使用中，任何时候两个输入中只有一个为1。
因此，它们已被改为瞬时开关：仅在按下时开关才打开。
按下底部开关将Q输出设置为1。再次按下该按钮不会有任何效果。按下顶部开关将Q输出重置为0。同样，再次按下该按钮不会有任何效果。

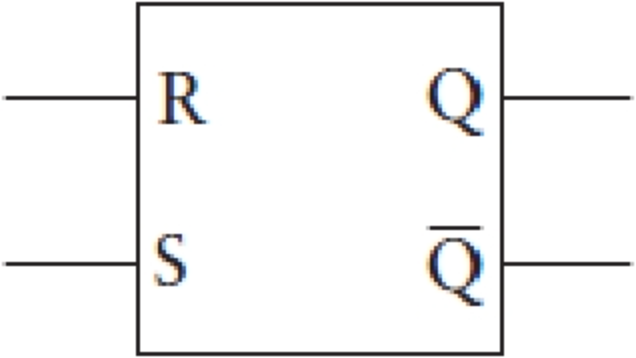

R-S触发器可以简化为带有输入和输出标志的小框图
R-S触发器最突出的特点在于:它可以记住哪个输入端的最终状态为1
但有时需要一种记忆能力更加强大的电路
例如能记住在某个特定时间点上的一个信号是0还是1
在某个时刻牢牢记住，保持住，不会忘记
这就是接下来要讲的保持触发器
基于上面所讲的R-S触发器
保持触发器要做的
在某个时刻，无论输入如何变化，输出Q都不变
这才算是把值给保持住，给记住了
在这个变体中，Set和Reset信号工作方式类似，但仅在Hold输入设置为1时有效。Set输入本质上将Hold输入的值保存到Q输出。
该触发器可以轻松修改为创建下面所示的标准电平触发D型触发器。当Clock为1时，Data输入被传输到Q输出。
"电平触发"意味着当Clock为1时，Data输入的任何变化都会反映在Q输出中。
在下面的"边沿触发"触发器中，Q输出仅在Clock输入从0变为1时从Data输入设置。Data输入的任何进一步变化都不会影响Q输出。
在下面的电路中，八位加法器与边沿触发器结合创建了一个累加加法器。
要使用此加法器，在顶部的开关上输入一个二进制数。当您按下Add按钮时，该值存储在触发器中并显示在底部。但该值也会被路由回开关下方的加法器。您可以在顶部的开关上输入第二个数字并再次按下Add。现在结果是前两个数字的和。
您可以继续操作任意次数，但请注意只保留八位，最终的Carry位被丢弃。
边沿触发器可以级联并与振荡器结合创建计数器。振荡器位于左上角，周期约为1秒。这为最右侧的触发器提供Clock输入，然后为下一个更高有效位的触发器提供Clock输入。
底部的值显示经过的秒数，但它基于JavaScript动画功能，可能不精确。
Clear信号通常很方便将触发器的输出设置为0，而不管其他输入如何。
这是一个边沿触发器，配备了Clear和Preset输入。
